Монтаж bga компонентов

Содержание:

Что нужно для пайки BGA

Паяльная станция (фен и паяльник), припой (bga паста или шары), пинцет, изопропиловый спирт (или бензин калоша), оплетка для снятия припоя, термоскотч и трафареты. Еще понадобится нижний подогрев и инструменты для удаления компаунда с платы (химикаты, острые пинцеты и лезвия).

Какие бывают трафареты

Трафареты бывают очень разные.
Шаг между контактами, диаметры шариков и их уникальное расположение могут потребовать свой уникальный рисунок. Иногда они продаются как отдельно друг от друга, так и в сборке. Например, для iPhone разных моделей продаются прямоугольные трафареты сборники, где есть все необходимые рисунки.

Есть универсальные, у которых нет «рисунка» и ими можно накатывать разные микросхемы.

На фотографии сверху расположен трафарет для процессора iPhone. Он универсален, и отлично подойдет для MTK процессоров.

Универсальные трафареты подходят только в том случае, если шаг и диаметр шариков совпадает и нет хаотичного расположения. То есть, контакты должны быть прямолинейными, но если контакты находятся чуть-чуть не по прямой линии, то тут такие трафареты не особо помогут. Специализированные же имеют рисунок, и ими легче наносить шарики.

Еще к трафаретам предъявляются высокие требования качества. Они не должны быть гнутыми, мятыми, иметь большие царапины, резко гнуться от небольшого нагрева. Также имеет значение качество отверстий. Они должны быть строго по рисунку BGA, одинаковых размеров и без перекосов.

Припой

Есть два основных типа припоя для накатки шаров.

Паяльная паста

Паяльная паста — это тоже самое, что и обычный припой с флюсом. Только она имеет пастообразную форму.
В этой пасте содержится флюс и микроскопические шарики из припоя.
Преимущества пасты:

  • Пасту удобно наносить на трафарет;
  • Не требует много места для хранения;
  • Можно использовать на любом трафарете;
  • Позволяет восстанавливать оторванные контакты на микросхеме и плате

Недостатки пасты:

  • Шары получаются не одинаковых размеров;
  • Паста со временем высыхает (можно, конечно, разбавить с другим флюсом, но у нее уже не будет прежних свойств);
  • Шары можно получить только с использованием трафаретов;
  • Большой расход для крупно габаритных микросхем.

Из популярных — можно использовать пасту от производителя Mechanic. Самые ходовые и популярные — это XG30 и XG50. Продается в небольших баночках (есть разные размеры) и шприцах.
Температура плавления от 180 ℃. Хранится при температура от 0 ℃ до +10℃. Кстати, шарики в этой пасте начинаются с диаметром от 25 микрон (а в некоторых баночках и от 20). Такой диаметр шариков в домашних условиях трудно сделать, поэтому самодельные пасты уступают заводским.

Готовые шарики

Готовые шарики продаются разных диаметров. Бывают как 0,15 мм, так и 1 мм.
Преимущества готовых шаров:

  • Их проще паять, чем паяльную пасту (именно паять, а не наносить);
  • Возможность нанесение шаров без трафарета (каждый шарик отдельно припаивается на микросхему);
  • Одинаковые размеры шаров, по сравнению с пастой;
  • Лишние шарики после накатки можно использовать повторно/

Недостатки готовых шаров:

  • Нужно покупать много шариков разных диаметров, поэтому итоговая стоимость будет выше, по сравнению с пастой;
  • Неудобное нанесение шариков на трафарет, их нужно перебирать и отсеивать лишнее;
  • Требуется дополнительный флюс.

Выбор зависит в целом от потребностей и навыков. Кому-то проще будет с пастой. А при ремонте ПК, пасты будет мало, поэтому шары будут экономичнее. Все зависит от ситуации.

Какой паяльный флюс выбрать для BGA

Лучше всего подойдет пастообразный или гелевый флюс. Не пытайтесь паять жидкой канифолью или жиром. Канифоль и жир слабо распределяют температуру по шарикам, и еще начинают кипеть при нагреве. А это большой риск, поскольку микросхема может подскочить из-за большого парообразования. И в таком случае шарики слипнуться.

Из бюджетных вариантов подойдет RMA 223 или его высококачественные клоны. Не покупайте дешевые подделки, которые стоят меньше 4$. Они плохо смачивают припой.
Отечественный вариант флюса для BGA — Interflux (интерфлюкс) IF 8300.
Если позволяет бюджет, то можно попробовать Martin HT00.0017.

Обучение на мастера по пайке BGA

Школа электроники FIXIT SCHOOL

Курс позволяет получить большой объем практических навыков, а ведь именно они необходимы мастеру для последующего успешного выполнения ремонта и пайки. Во время обучения слушатели узнают о правилах настройки и эксплуатации паяльного оборудования, получат глубокие знания о чтении схем и диагностике, установке микросхемы. Доступны стандартные курсы по BGA-пайке и схемотехнике, стоимость которых составляет 17 тыс. руб., а также расширенная программа, включающая программаторы и другие важные темы. Стоимость расширенного курса составляет 48 тыс. руб.

Bgacenter

Слушатели могут пройти комплексную подготовку по BGA-пайке. Центр открывает доступ к современному оборудованию и расходникам, помогая студентам научиться применять знания на практике. Проводится глубокое изучение схемотехники, диагностики, пайки, демонтажа и т. д. Доступно пробное занятие стоимость курса составляет 35 тыс. руб., однако предусмотрены скидки.

Позиционирование и припаивание

При установке микросхемы на своё «рабочее» место в первую очередь необходимо следить за состоянием наложенной маски (трафарета). В случае её повреждения припой легко растекается и попадает на соседние площадки. Ещё одним условием получения отличного результата является применение качественного флюса для пайки BGA, для которого рекомендуется использовать так называемый безотмывочный состав.

Правильное позиционирование монтируемой без маски микросхемы с большим количеством ножек (процессора, например) предполагает следующий порядок установочных операций.

Сначала микросхему переворачивают выводами вверх, а затем аккуратно прикладывают к посадочной зоне таким образом, чтобы её края совпадали с местом расположения паяльных шаров. Затем на этой области посредством иголки обозначают границы корпуса монтируемого чипа.

Сразу вслед за этим можно будет вернуть чип в нормальное положение и зафиксировать на расплавленных паяльником или феном шариках сначала одну из его сторон, затем – смежную грань, расположенную под углом 90 градусов. По завершении их фиксации необходимо убедиться в том, что ножки с двух оставшихся сторон располагаются точно над предназначенными для их запайки установочными шариками. В том случае, если все предыдущие операции выполнены строго по инструкции – каких-либо проблем с установкой корпуса BGA на своё место, как правило, не возникает.

Качественной пайке помогут: во-первых, действующие на этом уровне силы поверхностного натяжения жидкого припоя, а во-вторых – использование специальной паяльной пасты для BGA. Пасту используют вместо припоя, равномерно распределяя по области пайки (трафарету). В домашних условиях ее удобно наносить пластиковой картой.

Процедура реболлинга

Для проведения реболлинга чип помещают в трафарет, и закрепляют специализированной изолентой. С тыльной стороны пальцем или шпателем наносят паяльную пасту, затем настраивают фен на температурный режим около 300 градусов и начинают прогревать. После появления характерного блеска от расплавленной паяльной пасты дают припою полностью остыть.

Для освобождения трафарета от чипа убирают изоленту и прогревают трафарет примерно до 150 градусов, в конце процедуры деталь должна освободиться. Бывает, что сходу невозможно достать деталь из китайского трафарета, поэтому может возникнуть необходимость аккуратно ее зацепить.

Во время обратной пайки микросхемы оценивают риски, выкладывают чип необходимое количество раз для точного совпадения пяток и шаров. Потом выставляют на паяльном фене температуру от 330 до 350 градусов и греют до тех пор, пока расплавленный припой не даст возможность чипу самому встать на место.

Архив публикаций

  • ►

    2016

    (86)

    ►

    ноября

    (13)

    ►

    октября

    (19)

    ►

    сентября

    (17)

    ►

    августа

    (19)

    ►

    июля

    (18)

  • ►

    2015

    (15)

    ►

    декабря

    (6)

    ►

    июля

    (1)

    ►

    июня

    (1)

    ►

    мая

    (3)

    ►

    апреля

    (2)

    ►

    марта

    (2)

  • ►

    2014

    (24)

    ►

    августа

    (21)

    ►

    марта

    (3)

  • ▼

    2013

    (20)

    ►

    ноября

    (2)

    ►

    октября

    (1)

    ►

    сентября

    (5)

    ►

    мая

    (2)

    ►

    апреля

    (3)

    ►

    марта

    (2)

    • ▼

      февраля

      (4)

    ►

    января

    (1)

  • ►

    2012

    (36)

    ►

    декабря

    (6)

    ►

    ноября

    (5)

    ►

    сентября

    (4)

    ►

    июля

    (2)

    ►

    июня

    (5)

    ►

    мая

    (7)

    ►

    апреля

    (2)

    ►

    марта

    (2)

    ►

    февраля

    (3)

  • ►

    2011

    (20)

    ►

    июля

    (1)

    ►

    июня

    (5)

    ►

    мая

    (8)

    ►

    апреля

    (3)

    ►

    февраля

    (1)

    ►

    января

    (2)

  • ►

    2010

    (38)

    ►

    декабря

    (2)

    ►

    ноября

    (9)

    ►

    октября

    (2)

    ►

    сентября

    (5)

    ►

    августа

    (4)

    ►

    июля

    (6)

    ►

    июня

    (1)

    ►

    мая

    (1)

    ►

    апреля

    (1)

    ►

    марта

    (5)

    ►

    февраля

    (1)

    ►

    января

    (1)

  • ►

    2009

    (4)

    ►

    декабря

    (1)

    ►

    ноября

    (2)

    ►

    октября

    (1)

Отвал чипа из-за ухудшения проводимости между контактами на микросхемы и печатной платой (зона Pad-Pad)

Иногда из-за использования некачественного припоя, флюса, некачественной подготовки места пайки и других причин нарушается контакт BGA-микросхемы с печатной платой. На заводе такое может случиться очень редко, поэтому такая проблема чаще всего возникает после непрофессиональной замены чипов или в результате грубого физического воздействия.

Демонтаж, реболлинг и последующее припаивание микросхемы к плате является способом, устраняющим плохой контакт между чипом и Printed Circuit Board (PCB). Само собой разумеется, что чип в этом случае должен быть заведомо исправным.

К сожалению, такой вид неисправностей случается очень редко, так как вероятность повреждения контакта, сделанного на заводе с помощью бессвинцовой пайки (температура плавления припоя 210-240°C) очень мала (температура компонентов карты при работе не поднимается выше 100°C). Контакт может повредиться в основном из-за физического воздействия на хрупкий шарик припоя, залития платы жидкостью, что случается не так уж часто. Даже при использовании свинцовосодержащих припоев (температура плавления 182-240°C) BGA-шарик не может расплавиться при работе карты.

Поэтому реболлинг не является панацеей при ремонте проблемных видеокарт и других устройств. Если владелец видеокарты с поулмертвым чипом (артефакты/черный экран) думает, что ему поможет восстановить ее работу простой реболлинг, то он ошибается.

В большинстве случаев при таких неисправностях нужно менять сам чип, что стоит очень дорого, учитывая его цену и стоимость работы.

Тем не менее, в ремонтной практике reballing применяется довольно часто, так как позволяет повторно использовать чипы от донорских изделий, ремонт которых экономически нецелесообразен.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

  • Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
  • Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
  • Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Замена чипа BGA своими руками в домашних условиях

Итак, в распоряжении домашнего мастера имеется материнская плата ноутбука, где в процессе диагностики обнаружена неисправная микросхема BGA поверхностного монтажа, в частности, чип одного из мостов компьютерной платы. Требуется демонтировать BGA микросхему поверхностного монтажа, а вместо демонтированного чипа необходимо установить другой – исправный компонент.

ТРАФАРЕТ

Процесс замены неисправного чипа поверхностного монтажа на материнской плате ноутбука. Потребуется информация по извлечению платы из корпуса аппарата

Предварительно материнская плата вынимается из корпуса ноутбука, для чего следует обратиться к сервисной инструкции конкретного производителя планшетных компьютеров. В каждом отдельном случае процедура демонтажа материнской платы может кардинально отличаться.

Подготовка материнской платы к ремонту

Извлечённая печатная плата ноутбука устанавливается над инфракрасным кварцевым подогревателем с таким расчётом, чтобы максимальный поток тепла приходился на область месторасположения отпаиваемого чипа.

Следующий шаг – обработка микросхемы поверхностного монтажа специальным флюсом. Демонтируемый чип, как правило, прямоугольной (квадратной) формы, обрабатывается способом равномерного нанесения по периметру небольшого количества геле-образного флюса.

ФЛЮСЫ

Обработка демонтируемого чипа BGA специальным флюсом – обмазка геле-образным веществом четырёх сторон корпуса микросхемы, используя пластиковый шприц

Далее согласно технологической процедуре:

  • включить инфракрасный нижний подогреватель,
  • дождаться расплавления нанесённого флюса,
  • при температуре 250-300ºC удалить угловые пластиковые фиксаторы чипа,
  • после достижения температуры 300-325ºC задействовать паяльный фен.

Верхний прогрев микросхемы паяльным феном

Паяльным феном прогрев чипа поверхностного монтажа типа BGA выполняется по верхней стороне микросхемы. Если используется паяльная станция с регулятором температуры, параметры обычно выставляются на диапазон 350-400ºC. Равномерно направляя воздушный поток фена на область микросхемы, дожидаются полного расплава олова.

Момент полного расплава можно определить периодической проверкой состояния чипа. Как только чип начинает «покачиваться» на месте крепежа, пришло время применить инструмент вакуумной присоски.

Инструментом-присоской цепляются по центру корпуса микросхемы и попросту снимают чип с места установки. При полном расплаве олова эта операция не вызывает никаких трудностей.

Подготовка посадочной области микросхемы на плате

После удаления неисправной микросхемы поверхностного монтажа (BGA) следует подготовить место установки. Подготовка заключается в проведении «зачистки» контактных площадок под оловянные «шары» новой микросхемы. Для этой процедуры достаточно применить обычный паяльник с жалом – хорошо заточенным, имеющим ровные рабочие грани.

ШАРИКИ

Процедура зачистки посадочного места микросхемы поверхностного монтажа (BGA) с помощью обычного паяльника. Процесс занимает по времени не более одной-двух минут

Предварительно место «зачистки» обрабатывают небольшим количеством флюса под пайку BGA и далее аккуратно счищают жалом паяльника остатки олова.

Радиолюбители применяют разные способы для очистки, в том числе, вариант, когда используется кабельная оплётка. Но практика состоявшегося радиолюбителя показывает, вполне достаточно одного паяльника, терпения и аккуратности.

Установка и пайка нового исправного компонента

На следующем этапе подготовленный для замены чип BGA следует поместить на место демонтированной микросхемы. При этом необходимо соответствовать маркерам (линиям) на электронной плате, включая маркер «ключа», который указывает правильную позицию чипа согласно рабочим контактам.

Далее включается инфракрасный кварцевый подогреватель нижнего нагрева, плата прогревается до момента расплава флюса. Включают паяльный фен и выполняют прогрев верхней области микросхемы поверхностного монтажа до температуры 350-400ºC.

Вот, собственно и всё. Новая микросхема типа BGA установлена взамен неисправной. Материнская плата ноутбука готова к работе. Более подробно на видео ниже.

Видео мастер-класс отпайки (пайки) микросхемы BGA

Демонстрация видеороликом процесса демонтажа неисправного чипа с последующей установкой на замену исправной микросхемы BGA. Ремонт материнской платы ноутбука в домашних условиях со всеми подробностями:

Особенности очистки

Для того, чтобы работа была качественной, а пайка держалась очень долго, необходимо не забывать о таком важном процессе, как очистка. Для того, чтобы очистить рабочую поверхность, необходимо нанести спиртоканифоль, как следует прогреть ее и получить собранный в результате этого мусор

Здесь же важно обратить внимание на то, что такой механизм нельзя применять во время работы с пайкой. Связано это с относительно небольшим удельным коэффициентом

Следующий обязательный шаг – это тщательное обмывание рабочей области. После этого человек и получит отлично подготовленную рабочую область.

Следующее, что необходимо сделать – это осмотреть выводы и их состояние

Это важно для того, чтобы определить, можно лишь установить их на прежнее место. Если можно – следует поставить, а если нет – то заменить

Для замены необходимо очищать микросхемы и платы от прежнего припоя. При этом всегда есть вероятность того, что пятак на плате может быть оторван (особенно в том случае, если человек будет использовать оплетку). И в таком случае самым лучшим вариантом будет использовать самый простой и самый стандартный паяльник. Хотя некоторые люди используют для той же самой цели еще и фен.

В ходе совершения манипуляций необходимо внимательно следить за целостностью паяльной маски. ТО есть, если она будет повреждена, припой просто растечется по нескольким дорожкам, а BGA-пайка просто не получится такой, какой она должна быть.

Что такое BGA для машинного и ручного монтажа?

Производственный монтаж BGA микросхем, конечно же, выполняется посредством машинной установки с использованием систем технического зрения. Такие машины обеспечивают точное выравнивание устройства по сетке контактных площадок на печатной плате.

Между тем, учитывая сильный эффект самоцентрирования по причине поверхностного натяжения всех шариков припоя – такой монтаж вполне терпим по отношению к ошибкам размещения. Даже половина шага несовпадения обычно не вызывает проблем с установкой. Однако большинство машинных систем делают монтаж более чем точно.

Ручной монтаж, как выясняется, вполне возможен, несмотря на некоторые технические сложности для условий производства работ в бытовых условиях. Есть множество примеров применения ручного монтажа BGA радиолюбителями-электронщиками. И этот вариант всё чаще становится неотъемлемой частью практики мастеров «домашней» электроники.

Демонтаж корпусов

Перед началом демонтажа старой микросхемы следует нанести небольшие штришки по краям её корпуса каким-либо острым предметом (скальпелем, например). Указанная процедура позволяет зафиксировать местоположение электронного компонента, что существенно облегчит его последующий монтаж.

Для удаления неисправного элемента удобнее всего воспользоваться термическим феном, которым можно будет прогревать все ножки одновременно (без угрозы повреждения уже сгоревшего чипа).

В режиме демонтажа BGA температура прогрева зоны пайки не должна превышать 320-350 градусов.

Вместе с тем скорость воздушной струи выбирается минимальной, что исключит расплав находящихся поблизости контактов мелких деталей. В процессе разогрева ножек фен следует располагать строго перпендикулярно к поверхности обработки. В случае, когда полной уверенности в неисправности удаляемой детали нет – для сохранения её в рабочем состоянии поток струи следует направлять не в центральную зону, а на периферию корпусной части.

Такая предусмотрительность позволяет уберечь кристалл микросхемы от перегрева, к которому особо чувствительны чипы памяти любой компьютерной техники.

После примерно минутного разогрева необходимо осторожно поддеть BGA микросхему за один из её краёв пинцетом, а затем слегка приподнять над монтажной платой. При этом желательно ограничивать прикладываемое усилие, чётко отслеживая момент отпаивания каждой из контактных площадок

При резком разовом усилии не до конца отпаянная ножка обязательно потянет за собой эту площадку, а вместе с ней – и всю дорожку

В результате такой неосторожности можно окончательно повредить восстанавливаемую материнскую плату

Плата и микросхема после отпайки

Особенности работы


Для того чтобы БГА пайка получилась высококачественной – нужно побеспокоиться о приобретении хорошего трафарета или маски, при выборе которых рекомендуется соблюдать следующие условия:

  • наличие в маске специальных термических зазоров (термопрофиля);
  • небольшие размеры трафарета и удобная для наложения структура;
  • желательно, чтобы при изготовлении трафарета применялись лазерные технологии.

Особенностью изделий китайского производства является неудобство работы с многослойными чипами, при наложении на которые и последующем нагреве маска начинает прогибаться. При значительных размерах самого трафарета он при этом начинает отбирать тепло на себя, что также может повлиять на эффективность BGA пайки. Для устранения этого эффекта придётся увеличить время прогрева контактов, однако вместе с тем возрастает риск термического повреждения изделия. Всё сказанное относится лишь к трафаретам, полученным методом химического травления.

Вот почему при выборе маски следует исходить из возможности приобретения образца с термическими швами, подготовленными по технологии лазерной резки. Изделия этого класса гарантируют получение высокой точности ориентации контактных площадок (с отклонением не более 5-ти микрометров).

При рассмотрении особенностей пайки корпусов чипов нельзя не коснуться такого важного для данного процесса понятия, как реболлинг. В профессиональной практике под ним подразумевается процедура восстановления контактных площадок электронных BGA-компонентов посредством микроскопических паяльных шариков

Что нужно для организации пайки

Необходимость в этой процедуре возникает в случаях, когда требуется заменить сгоревшую микросхему, предварительно выпаяв её с посадочного места. Ещё один вариант необходимости в таких операциях – самостоятельное изготовление печатных плат, содержащих корпуса BGA типа.

Для работы по методу BGA потребуется следующий инструмент и материал:

  • паяльная станция, оснащённая термофеном;
  • удобный в обращении пинцет;
  • специальная паяльная паста и фирменный флюс;
  • трафарет для нанесения паяльной пасты с учётом дальнейшего позиционирования корпуса;
  • липкая лента или экранная оплётка для удаления припоя.

В отдельных случаях для этих целей может использоваться специальный отсос, позволяющий удалить старый припой.

Для качественной пайки BGA-корпусов очень важна предварительная подготовка посадочного места (его ещё называют «рабочей областью»). Достичь требуемого результата поможет знакомство с основными технологическими особенностями этого процесса.

Особенности

Рассказывая, что собой являет технология пайки корпусов BGA, необходимо отметить условия возможности полноценного повторения. Так, были использованы трафареты китайского производства. Их особенностью является то, что здесь несколько чипов являются собранными на одной большой заготовке. Благодаря этому при нагреве трафарет начинает изгибаться. Большой размер панели приводит к тому, что он при нагреве отбирает значительное количество тепла (то есть, возникает эффект радиатора). Из-за этого необходимо больше времени, чтобы прогреть чип (что негативно сказывается на его работоспособности). Также такие трафареты изготавливаются с помощью химического травления. Поэтому паста наносится не так легко, как на образцы, сделанные лазерной резкой. Хорошо, если будут присутствовать термошвы. Это будет препятствовать изгибу трафаретов во время их нагревания. Ну и напоследок следует отметить, что продукция, изготовленная с использованием лазерной резки, обеспечивает высокую точность (отклонение не превышает 5 мкм). А благодаря этому можно просто и удобно использовать конструкцию по назначению. На этом вступление завершается, и будем изучать, в чем заключена технология пайки корпусов BGA в домашних условиях.

BGA пайка процессора на примере планшета

Планшет загружался через раз. При давлении на процессор проходит экран загрузки, но процент зарядки 0%. Смена аккумулятора и попытки прошить аппарат ни к чему не привели. Так же режим инженера не доступен.

Возле процессора есть много рассыпухи, лучше закрыть ее плотным алюминиевым скотчем, чтобы случайно не сдуть.

Выпайка процессора

Обязательно нужно сфотографировать место пайки, чтобы не было проблем определить в какой стороне находится ключ. Сначала место пайки прогревается 100 — 150 °C на максимальном потоке воздуха. Где-то после минуты постепенно увеличиваем температуру. 200 °C, 250 °C и потолок 310 °C — 320 °C. При температурах от 250 пытаемся аккуратно пинцетом покачивать процессор. Если он стоит на мертво, то ждем еще (или увеличиваем температуру, но не больше 320 °C). Когда процессор от одного прикосновения пинцета пошатывается, то время снимать его. В данном случае все защищено фольгой, то риск задеть рассыпуху минимален, поэтому пинцетом можно откинуть его на плату.

Убираем припой

Лучше не использовать оплетку, дабы избежать повреждения маски. При помощи паяльника и немного припоя на жале (для разбавки припоя с тем, что на плате) легкими и не резкими движениями проходим по площадкам. Естественно перед этим наносим флюс на плату. Та же процедура и с самим процессором

Важно не перегреть его и не сорвать пятак

Реболлинг процессора

Реболлинг — это перепайка микросхемы. Это не замена старой на новую, по сути обновляются шарики на микросхеме для лучшего контакта с платой.

При помощи паяльной пасты и трафарета наносим новые шарики на процессор.

Температура пайки значительно ниже. 180 °C — 200 °C. Закрепляем процессор на трафарет при помощи все того же алюминиевого скотча.

После трафарета чистим процессор и наносим немного флюса. Затем снова греем его, чтобы шары точнее встали на свои места и лучше расплавились. Чистить после этой процедуры.

Затем, перед установкой, на плату ровным слоем наносим флюс. При помощи лопаток или зубочисток распределяем его равномерно, чтобы все контакты хорошо пропаялись и процессор не поплыл.

Ставим процессор по ключу и позиционируем его края. Так как вокруг много скотча это не составит особого труда. После этого также сначала греем плату на 100 — 150 °C, затем увеличиваем до 200 °C — 230 °C и аккуратно пытаемся пинцетом прикоснуться дабы убедиться, расплавился припой или нет. Если сделать это резко, то придется повторять все заново т.к. шары слипнуться.

После пайки убираем скотч и лучше всего не чистить плату вообще. Под BGA микросхемами очень мало воздуха, и поэтому, когда чистящее средство доберется туда, то полностью его удалить оттуда очень сложно. Конечно, можно попытаться на 100 °C «выпарить» флюс, но если у вас хороший и безотмывочный флюс, то не стоит беспокоиться.

Планшет начал включаться уже и без давления на процессор, однако после загрузки он выключался на 0%. Только теперь уже можно войти в режим инженера и попытаться сбросить планшет. После сброса аппарат включился нормально и показывает процесс зарядки, остаток и перестал отключаться.

Теперь нужно тщательно проверить все его функции. Камера, звук, микрофон, Wi-Fi, тачскрин.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.

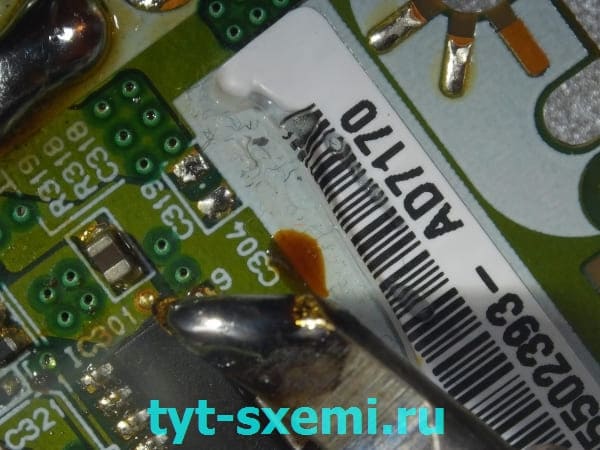

На паяемую микросхему наносится пастообразный флюс с помощью шприца.

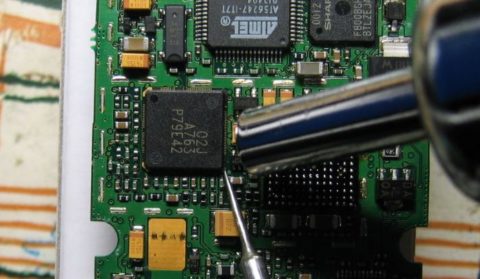

Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
